Un circuito elettrico è una rappresentazione di un circuito reale utilizzato per collegare diversi dispositivi. I circuiti elettrici hanno vari componenti. Dobbiamo conoscere tutti questi componenti per comprendere il circuito elettrico e il flusso di corrente al suo interno.
Alessandro Volta fu il primo ad avere l'idea di un circuito elettrico nel 1800. Volta scoprì che collegando ciotole piene di soluzione salina con strisce metalliche, poteva creare un flusso continuo di elettricità. Successivamente, realizzò la sua pila voltaica alternando dischi di rame, zinco e cartone immersi in una soluzione salina (una delle prime batterie). Collegando un filo dall'alto al basso, riuscì a far circolare la corrente elettrica attraverso il circuito.
Impariamo i circuiti elettrici e altri in dettaglio in questo articolo.
Cos'è un circuito elettrico?
Il circuito elettrico è il circuito o percorso chiuso in cui scorre la corrente. Nei circuiti elettrici vengono aggiunti vari componenti che svolgono vari compiti. In altre parole, possiamo dire che un circuito elettrico è un insieme di elementi progettati in modo tale da essere portanti corrente elettrica in una direzione specifica. La sorgente è il punto di partenza da cui parte la corrente e il ritorno sono i punti dove finisce.
aggiunta di stringhe Java

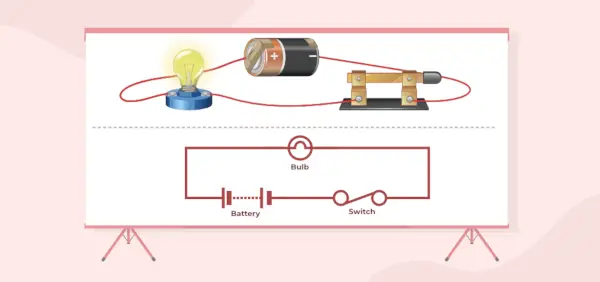

Lo schema del circuito elettrico è riportato di seguito, impariamo a conoscere il circuito elettrico attraverso lo schema.
Il circuito elettrico di cui sopra ha,
- Lampadina elettrica
- Filo (conduttore)
- Una batteria
Se colleghiamo un'estremità della batteria (diciamo l'estremità positiva) al terminale positivo della lampadina osserviamo che non succede nulla che la lampadina non si metta in fila ma non appena colleghiamo l'altra estremità della batteria alla lampadina e al circuito è completato l'elenco delle lampadine. È chiaro quindi che in un circuito elettrico circola corrente solo se è chiuso e tali circuiti vengono detti circuiti completi.
Se tutti i collegamenti non sono fissati in un circuito potrebbe verificarsi un incendio nel circuito che non può essere spento con i metodi normali. L'uso dell'acqua per spegnere un incendio elettrico è severamente vietato in quanto può causare scosse elettriche.
Tipi di circuiti elettrici
Molti tipi di circuiti elettrici vengono utilizzati nella nostra vita quotidiana alcuni dei circuiti elettrici più comuni sono,
- Circuito aperto
- Circuito chiuso
- Corto circuito
- Circuiti in serie
- Circuito parallelo
Circuito aperto
Un circuito in cui l'interruttore è aperto e la corrente non scorre attraverso il circuito è chiamato circuito aperto. L'immagine riportata di seguito mostra un circuito aperto.
Circuito chiuso
Un circuito in cui l'interruttore è chiuso e la corrente scorre attraverso il circuito è chiamato circuito aperto. L'immagine riportata di seguito mostra un circuito chiuso.
Corto circuito
Ogni volta che la corrente nel circuito segue un percorso più breve anziché seguire il percorso abituale, si verifica un cortocircuito. L'immagine riportata di seguito mostra un cortocircuito.
La conseguenza del corto circuito è che prende fuoco il quadro elettrico o l'impianto elettrico. La causa principale dell'incendio elettrico è il cortocircuito. L'immagine sotto mostra l'incendio causato dal cortocircuito.

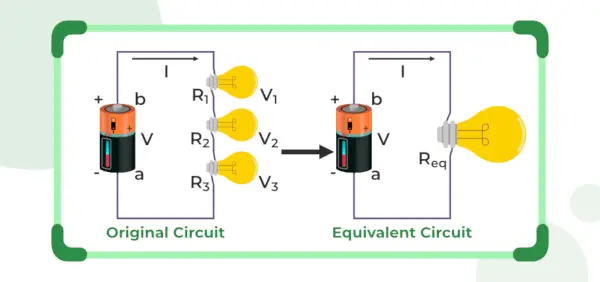

Circuiti in serie
Se tutte le resistenze sono collegate in serie si dice che si tratta di un circuito in serie. L'immagine riportata di seguito mostra un circuito in serie.

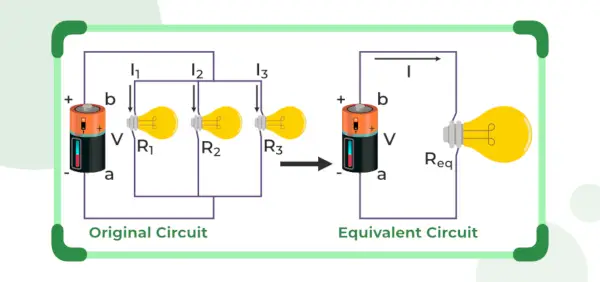

Circuito parallelo
Se tutti i resistori sono collegati in parallelo si dice che è un circuito parallelo. L'immagine riportata di seguito mostra un circuito parallelo.
come trovare cose nascoste su Android
Per più, Resistenza in serie e in parallelo
Circuito elettrico domestico
Il circuito utilizzato nella nostra casa si chiama circuito Domestico ed è realizzato specificatamente per usi domestici. Vari componenti del circuito domestico sono,
Alimentazione di rete: L'energia elettrica che riceviamo nelle nostre case è chiamata fornitura principale.
Cavi: L'energia elettrica è fornita da cavi aperti o sotterranei.
Esistono tre tipi di cavi utilizzati nei circuiti domestici che sono
- Filo di terra
- Filo sotto tensione
- Filo neutro
Differenza potenziale (o tensione): Nel nostro Paese la corrente viene fornita nei circuiti domestici a 220V.
La corrente elettrica arriva a casa nostra a 220 volt attraverso un circuito chiamato fusibile. Se la tensione fornita varia molto rispetto alla tensione consentita il filo del fusibile si rompe interrompendo il flusso di corrente nel circuito. La corrente passa quindi attraverso il pannello del contatore.
Dal quadro strumenti generalmente vengono forniti al circuito due tipi di corrente.
- Corrente 15 Amp: Questa corrente viene utilizzata da apparecchi con potenze nominali più elevate, come geyser, condizionatori, frigoriferi, motori elettrici e altri.
- Corrente 5 Amp: Questa corrente viene utilizzata da apparecchi con potenza nominale inferiore, come TV, ventilatori, lampadine, computer, smartphone e altri.
Simboli del circuito elettrico
Per disegnare circuiti elettrici vengono utilizzati vari simboli, alcuni dei simboli importanti utilizzati in fisica per disegnare simboli elettrici sono,

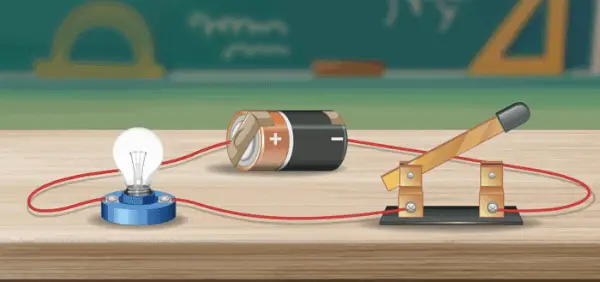

Circuito semplice
Un circuito costituito da una fonte di alimentazione, conduttori, interruttore e carico è un circuito semplice. Un circuito semplice non ha vari componenti e alcuni dei componenti di base sono,
L'immagine riportata di seguito mostra un circuito semplice.
- Cellula: È la fonte di energia che fornisce la differenza di potenziale nel circuito elettrico.
- Carico: Un resistore che consuma corrente in un circuito è chiamato carico. Generalmente, un carico è una lampadina.
- Conduttori: I conduttori di rame che conducono l'elettricità in un circuito sono chiamati conduttori.
- Interruttore: Un dispositivo che controlla il flusso di corrente in ingresso in un circuito elettrico è chiamato interruttore.
Formula del circuito elettrico
Varie formule utilizzate per risolvere i circuiti elettrici sono,
convertire carattere in stringa
| Formula | Notazioni | |
|---|---|---|
| Corrente elettrica | io = Q/t |
|
| Voltaggio | V = IR |
|
| Resistenza | R = ρl/A |
|
| Energia | P = VI o E/t |
|
| Resistenza in serie | Req=R1+R2+ …..+RN |
|
| Resistenza parallela | 1/Req= 1/R1+1/R2+ …..+ 1/RN |
|
Per saperne di più
- Circuito in corrente continua
- Qual è la legge di Ohm
- Alimentazione nel circuito CA
- Effetto riscaldante della corrente elettrica
Domande frequenti sui circuiti elettrici
Cos'è un circuito elettrico?
Un circuito o percorso chiuso progettato per far circolare la corrente è chiamato circuito elettrico. Generalmente è realizzato per fornire energia elettrica.
Cos'è la corrente elettrica?
La velocità del flusso delle cariche elettriche viene utilizzata per esprimere la corrente elettrica. La quantità di carica che si muove attraverso un'area specifica in un dato periodo di tempo viene definita velocità di flusso.
io = Q/t
Dove
IO rappresenta la corrente elettrica,
Q rappresenta la tariffa netta,
T rappresenta il tempo in secondi.arraylist.sort
Cos'è il potenziale elettrico?
Il potenziale elettrico è la quantità di sforzo richiesto per spostare una carica positiva da un luogo a un altro.
Chi ha inventato il primo circuito elettrico?
Alessandro Volta inventò il primo circuito elettrico nel 1800.
Cosa può causare l'interruzione del flusso di corrente in un circuito elettrico?
La corrente elettrica scorre solo quando c'è una connessione continua dalla batteria ai vari componenti e di nuovo alla batteria; qualsiasi interruzione farà sì che la corrente smetta di fluire.
Cos'è un interruttore?
Un dispositivo che controlla il flusso della corrente in un circuito elettrico è chiamato interruttore.
Qual è la formula per calcolare la corrente elettrica?
La corrente nel circuito elettrico è calcolata dalla formula,
io = Q/t
Dove,
IO è la corrente
Q è la carica che scorre
T è il periodo di tempo
